Arrosage eau de pluie sans pression (Page 2)

bonjour , j'ai vu votre blog je suis intéresser par ce montage mais aucune notion dans le branchement , serait t'il possible d'avoir un schéma des branchement merci beaucoup d'avance

Bonjour à tous, bonjour thbiaud61.
S’il s’agit du montage électrique, c’est très simple :
De la batterie 12V vers le côté entrée, puis du côté sortie vers la vanne. Les connexions se font avec des cosses de 6.3mm trouvées au rayon auto de Leclerc.
Pour les connexions, n’hésitez pas à investir dans une pince à cosses Facom. Celles des grandes surfaces ne valent rien et provoquent des pannes. Les couleurs repèrent seulement le diamètre max du fil que l’on peut utiliser. Du 0.5mm2 suffit.
Chez Amazon, le programmateur suivant se monte avec une connexion supplémentaire ; un simple domino suffit. Si vous choisissez ce modèle je peux vous envoyer une photo du montage.
www.amazon.fr/gp/product/B00F4MG328/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1
Si vous avez d’autres question questions n’hésitez pas. (ma réponse peut prendre une semaine)
Bonne journée.

Re.
Une petite précision pour la pince à cosse. Il faut choisir celle-ci (il y a plein de modèles) :
www.amazon.fr/Pince-%C3%A0-sertir-standard-Facom/dp/B008BT4FKI/ref=sr_1_4?ie=UTF8&qid=1536334871&sr=8-4&keywords=pince+%C3%A0+cosse+facom
Bonne soirée.

Re.
Les cosses isolées 6.3mm : choisir le modèle ci-dessous.
La cosse femelle étant isolée jusqu'au bout, il n'y a pas de risque de court-circuit. En prenant des cosses bleues et rouges, le montage est sans risque d'inversion.
Il faut faire attention lors du sertissage des cosses de faire "arriver" le courant sur une cosse femelle, qui est isolée.
Un porte fusible, avec fusible 1A est fortement conseillé. Si mauvais branchement, la batterie est morte.
Bonne soirée.

Re.
J'utilise ces batteries de qualité très moyenne : deux d'entr'elles se sont mises à délivrer du 6V au lieu de 12V. Donc panne. Je vais chercher une autre marque pour l'avenir.
Pour le branchement : la cosse rouge sur la borne rouge, la cosse bleue (ou autre) sur l'autre cosse. On ne peut pas se tromper. Quoique...
Bien sûr il faut un chargeur de batterie, et un voltmètre précis, afin de surveiller la décharge. Quand la tension descend sous les 12V, je recharge. La batterie tient facilement 2 mois avec deux déclenchement par jour, 7j/7.
Bonne soirée.

Re.

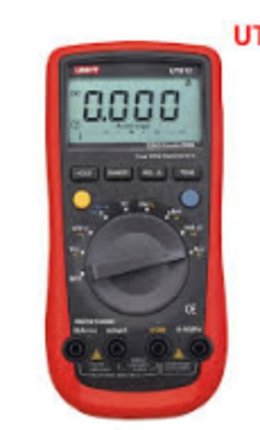

Le voltmètre : paraît compliqué, mais utilisation simple pour mesurer du 12V.
Ce n'est pas indispensable, mais ça peut prévenir des arrêts de fonctionnement.
Bonne soirée.

bonjour ,merci beaucoup pour ces réponse , cela va être beaucoup plus simple pour moi maintenant

Re.
La vanne motorisée :
fr.aliexpress.com/item/HSH-Flo-1-DN25-9-24VAC-DC-Brass-Two-Way-Motorized-Ball-Valve-Auto-Return-Electrical/32406859708.html?scm=1007.13339.46341.0&pvid=bc714f08-888c-44c4-8200-d30b07ae8efe&tpp=1
Je vais insister une nouvelle fois : il s'agit d'une vanne motorisée, et non d'un électrovanne qui nécessite au minimum 0.5 bar de pression.
Comme c'est une vanne quart de tour, l'eau coule même sans pression.
Au bout du fil, il faut sertir deux cosses mâle. Le courant va arriver par les cosses femelles comme expliqué plus haut. Le sens de branchement n'a aucune importance ici, ni la couleur des fils.
Bonne soirée.

Re.
Le porte fusible : il est étanche. Sur la photo, le fil est déjà coupé. Sur ceux que j'ai trouvés ils ne l'étaient pas. Donc coup de pince au milieu, cosse rouge mâle d'un côté, cosse rouge femelle de l'autre.
Le fil qui vient de la batterie a une cosse femelle rouge (le courant "arrive"). La cosse branchée sur la borne + est rouge également correspondant à la couleur de la borne.
J'ai du mal à trouver des fusibles 1A. En grande surface, il y a des boîtes avec un assortiment, mais avec peu de 1A.
(J'espère ne pas vous embrouiller avec trop d'explication).
Bonne soirée.

Re.
Le "câblage". Ceci est valable pour une alimentation en 12V. Ce programmateur permet plusieurs voltages, mais la notice en anglais est d'une indigence sans pareille.
Les deux fils de la vanne n'ont pas de sens de montage particulier.
(En cliquant sur l'image on obtient une vue meilleure).

Le programmateur correspond à ce modèle :
www.amazon.fr/gp/product/B00F4MG328/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1

Il y en a d'autres tout à fait identiques en façade, à différents prix (mais aucune idée sur le branchement et la programmation)

J'ai fait un mode d'emploi, en style télégraphique :
N'oubliez pas l'avant-dernière ligne.

C RESET COMPLET

REGLAGE DU JOUR COURANT
MAINTENIR horloge PLUS D+
APPUYER 1 FOIS SUR C /R

REGLAGE HEURES
MAINTENIR horloge PLUS H+
APPUYER 1 FOIS SUR C /R

REGLAGE MINUTES
MAINTENIR horloge PLUS M+

REGLAGE DU DECLENCHEMENT
MATIN
APPUI SUR P ON S’AFFICHE PUIS H+ PUIS M+
APPUI SUR P OFF S’AFFICHE PUIS H+ PUIS M+
SI BESOIN POUR SORTIR APPUI SUR HORLOGE

SOIR (éventuellement)
APPUI SUR P ON S’AFFICHE PUIS H+ PUIS M+
APPUI SUR P OFF S’AFFICHE PUIS H+ PUIS M+
POUR SORTIR APPUI SUR HORLOGE

S'il n'y a pas de déclenchement tous les jours, même méthode que ci-dessus pour choisir les jours concernés.

Après la programmation des déclenchements APPUYER PLUSIEURS FOIS sur MANUAL afin que AUTO reste affiché (sinon ça ne marche pas)

Le fonctionnement ponctuel pour un réglage par exemple est obtenu en appuyant plusieurs fois sur MANUAL. (n'oubliez ensuite ce qui est inscrit ci-dessus)
