Arceaux pour tunnel pro

Par dede89 - Publié le 26/05/2015

Voici quelques photos montrant la fabrication simple d'arceaux en fil de fer de 4mm pour réaliser un tunnel de forçage avec une bache bien tendue et qui résistera aux vents ; on pourra relever les bords sans craindre que la bâche retombe.

Voici le tunnel installé

Reception du rouleau de 50m

J'ai commandé sur internet du fil de fer galvanisé de 4mm de diametre

Coupe

Pour avoir un tunnel de 1m/1,10m de large sur une hauteur d'environ 50cm,couper pour chaque arceau une longueur de 2m et deux longueurs de 1m.

Longueurs de 1m

Replier sur 25mm une extremité de chaque bout de 1m,faire attention que les crochets soient orientés vers le haut afin de ne pas les faire rentrer dans la bache(voir photo).Garder la courbure d'origine du rouleau,ça correspond a peu pres a la courbure du tunnel.

Assemblage

Pour l'assemblage des 3 morceaux constituant l'arceau il faut prendre soin de souder les deux brins de 1m dans le meme sens.

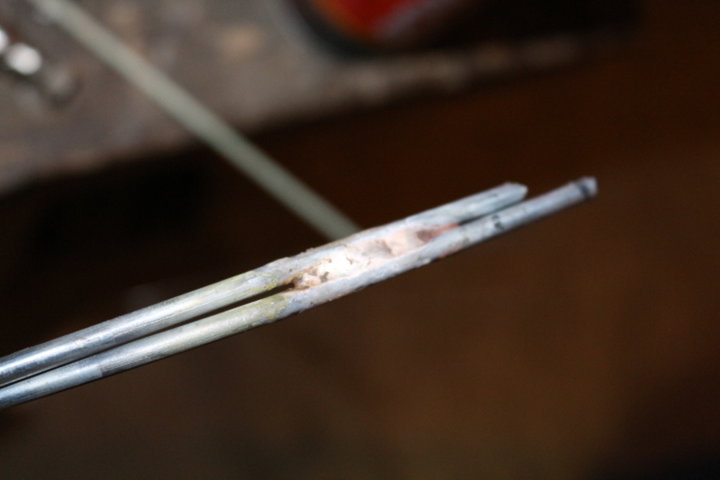

Les deux brins soudés

L'ideal est de braser car on risque moins de bruler le galva,mais si on soude a l'arc il faudra repeindre avec un antirouille .

Arceau fini

il reste a redresser a la main les extrémités de manière que l'arceau puisse rentrer correctement en terre.

Voici le tunnel installé

Grâce a ce système le tunnel a une bache bien tendue qui ne bat pas au vent et si on lève les cotés,la bache reste relevée bien mieux que sur des arceau plastiques.De plus ces arceaux sont pratiquement indestructibles vous les aurez a vie,ce qui n'est pas le cas des plastiques

Commentaires des membres

homduvar 31/01/2016 à 13:53 0 0

Salut, moi je fais mes arceaux en fer a bétons de 8 m/m . Par contre désolé mais les ""ficelles "" qui tiennent la bâche tunnel sont mal placées et pas assez nombreuses pour tenir sur fort vent ! En Provence, nous mettons les ficelles de chaque côté des arceaux et nous mettons également en travers et croisées d'un arceau a l'autre des ficelles tendeurs ! E là quelle que soit la force du vent ( mistral force 8 ou 10 !) rien ne bouge ! Je ferais des photos la prochaine fois pour vous montrer!

dede89 31/01/2016 à 19:45 0 0

Salut homduvar,

Je vois ce que tu veux dire avec les ficelles en travers et croisées,mais je crois que tu as mal regardé car ce ne sont pas des ficelles mais des fils de fer de 3.8mm qui sont soudés au pied des arceaux ce qui permet de bien tendre la toile et de la serrer sur les arceaux .Dans ma region les grands vents sont le plus souvent lors d'orages violents et je peux dire qu'ils resistent bien.C'est vrai que dans le Var il y a le mistral mais vous avez le soleil.
