Installation system goutte à goutte sur pompe à eau (Page 8)

Message précédent
Guy24 (24)
27/07/2020 à 22:12

Bonsoir à Tous,
Je fais de nouveau appel à vous car vous m'aviez vraiment très bien aidé sur le sujet il y a un peu plus de 2 mois.

photo 4: j'ai ajouté une prise comme vous me l'aviez préconisé précédemment et cela fonctionne et le système goutte à goutte aussi (sauf pour l'instant en manuel car souci)

J'ai donc pris un nouveau programmateur que j'ai branché sur cette prise et ai branché le câble de la pompe dessus.
Souci: cela fonctionne sans mettre la programmation, mais dès que je programme et que j'appuie sur le bouton noir du disjoncteur, la pompe ne démarre pas, sauf qu'elle fait un ronronnement et bien évidement ce disjoncteur DISJONCTE !
pour info ma pompe tire l'eau de mon puits (plein d'eau dedans)

ma question: Ne faudrait-il pas plutôt brancher ce programmateur sur une prise de mon installation électrique pour que cela fonctionne ?
sur la photo3 le disjoncteur 3 pôles DT40, part de mon installation (chez moi) pour alimenter le disjoncteur de la pompe (avec boîte dérivation)

En tirant un câble avec prise au bout, à partir du disjoncteur 3 pôles, puis brancher ce programmateur dessus irai peut-être mieux qu'en pensez-vous ?

La photo 2 est la ref de ma pompe, et la photo "suite des photos" est le petit disjoncteur qui est relié à la prise électrique nouvellement installé et sur cette prise électrique le câble noir de la pompe est branché (sans le programmateur puisque souci pour l'instant..)
Si je me sui pas bien expliqué merci de revenir vers moi
Encore un énorme MERCI A VOUS
Très bonne soirée
Guy24

Réponses
Luke (15)
28/07/2020 à 09:39

Bonjour Guy,
J'avais un petit doute au sujet des branchements, lors de nos derniers échanges, et cela se confirme. Votre pompe est une pompe triphasée. Vous ne pouvez pas l'alimenter avec une alimentation monophasé. C'est pour cela qu'elle "ronronne" et ne tourne pas !!
Combien y-a-t-il de fils sur le câble qui vient de votre pompe ?
Il faut, soit faire un branchement direct, ou mettre une prise triphasée (3P+T) en sortie de votre boîtier "Marche/Arrêt" (ce boitier sert aussi de protection pour votre pompe).
Pour ce qui est du programmateur, je ne sais pas s'il en existe en triphasé.
Je vais faire des recherches. Je vous tiens au courant.
Bonne journée

Guy24 (24)
28/07/2020 à 09:56

Un grand merci Luke de me contacter de nouveau, j'espère que vous allez bien et suis ravi de vous retrouver.
Effectivement vous aviez vu juste !
Pour les fils qui viennent de la pompe je vous dirai cela tout à l'heure car pour l'instant il pleut..
Je ferai également une photo complète de la pompe ou est relié également un réservoir (ou vessie)
Pour le branchement en direct ou prise triphasée vous me dirai au fur et à mesure car pour l'instant je ne comprends pas trop (je débute..)
A tout à l'heure et très bonne journée ainsi qu'à Tous
Guy24

Guy24 (24)
28/07/2020 à 11:30

Me voici de retour Luke (entre deux averses)
Je pense que je vais aller étapes par étapes pour mes explications
Je suis donc aller voir au niveau du câble qui sort de la pompe (câble blanc)
Celui-ci a 3 fils bleu-jaune-noir (phase-neutre et terre je suppose)
Je joint la photo de la pompe où vous pourrez voir l'installation. On y voit le câble blanc (pompe) et le câble noir qui va au secteur.
Ces 2 câbles sont connecté à un boitier et un manomètre de pression est fixé juste au dessus. Comme vous pouvez le constater cette installation n'est pas toute jeune mais cela fonctionne..

La suite des photos dans un autre message
Bien amicalement
Guy

Installation system goutte à goutte sur pompe à eau
Guy24 (24)
28/07/2020 à 11:43

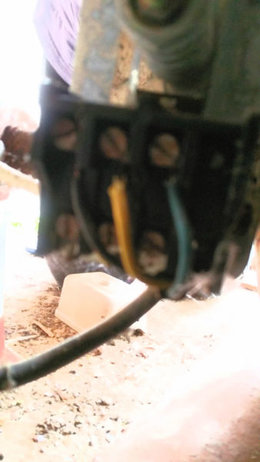

Voici le branchement à partir de la pompe sur ce boitier
Désolé mais je ne peux vraiment pas faire plus nette car l'espace est restreint entre le mur est cet appareil (car je ne sais pas ce que c'est et à quoi cela sert..)

suite sur un autre message
Amicalement
Guy

Installation system goutte à goutte sur pompe à eau
Guy24 (24)
28/07/2020 à 11:45

Suite
Indication de ce boitier au cas où
Amicalement
Guy

Installation system goutte à goutte sur pompe à eau
Guy24 (24)
28/07/2020 à 11:54

Suite
On voit le câble blanc pompe d'un coté branché dans ce .. mais vous aller sans doute me dire quel est le nom de ce boitier.
et le câble noir aussi (celui-ci va ensuite sur la prise secteur.
Amicalement
Guy

Installation system goutte à goutte sur pompe à eau
Guy24 (24)
28/07/2020 à 12:00

Suite et fin
Ensuite vous pourrez voir sur ce "connecteur" une manette rouge et je ne sais pas à quoi cela sert...

On dirai une manette de connexion car quand je descends celle-ci j'ai l'impression que cela désactive soit le câble pompe soit le câble secteur
Je n'ai pas testé cette manette avec le courant en marche pour voir ce que cela fait, car je ne veux faire aucunes fausses manips

Bonne après-midi
Amicalement
Guy

Installation system goutte à goutte sur pompe à eau
Guy24 (24)
28/07/2020 à 12:03

Encore merci Luke pour votre aide précieuse et du temps que vous me consacrez.
Guy

Luke (15)
28/07/2020 à 14:14

Guy,
Oui je vais bien je vous remercie. J'espère que vous aussi après la dure épreuve que vous venez de passer.
Pour votre installation, j'ai une question concernant son fonctionnement à l'origine.
Quand vous mettiez en route votre pompe, elle fonctionnait un moment et elle s'arrêtait, et se remettait en route lors de l'arrosage ? Ou tournait-elle en permanence ?
Car je pense que le boîtier, muni d'un manomètre, gère la pression dans le circuit: pression mini, il met la pompe en route et pression maxi, il coupe la pompe.

Guy24 (24)
28/07/2020 à 14:31

La tristesse est toujours là amis c'est ainsi malheureusement. Merci à vous pour cette délicate attention.

Une fois en marche la pompe tournait en permanence et donc j'appuyais sur le bouton rouge du disjoncteur pour l'arrêter. (voir photo)

Amicalement
Guy
